Mengenal Jalur Soket CDI Mio Soul Karbu, Panduan Lengkap untuk Pemilik Motor
Pada kesempatan ini kita akan mencoba mengenal jalur soket CDI Mio Soul karbu, apakah bisa digantikan dengan CDI motor Yamaha lain.
Mio Soul karbu, motor kesayangan banyak orang karena irit bensin dan perawatannya yang mudah, bergantung pada CDI (Capacitor Discharge Ignition) agar mesin bisa menyala.
CDI ini bertanggung jawab menghasilkan percikan api di busi yang membakar campuran bahan bakar dan udara sehingga mesin dapat bekerja. Nah, kita akan bahas seluk beluk jalur soket CDI pada Mio Soul karbu agar kamu bisa mengatasi masalah kelistrikan sendiri.

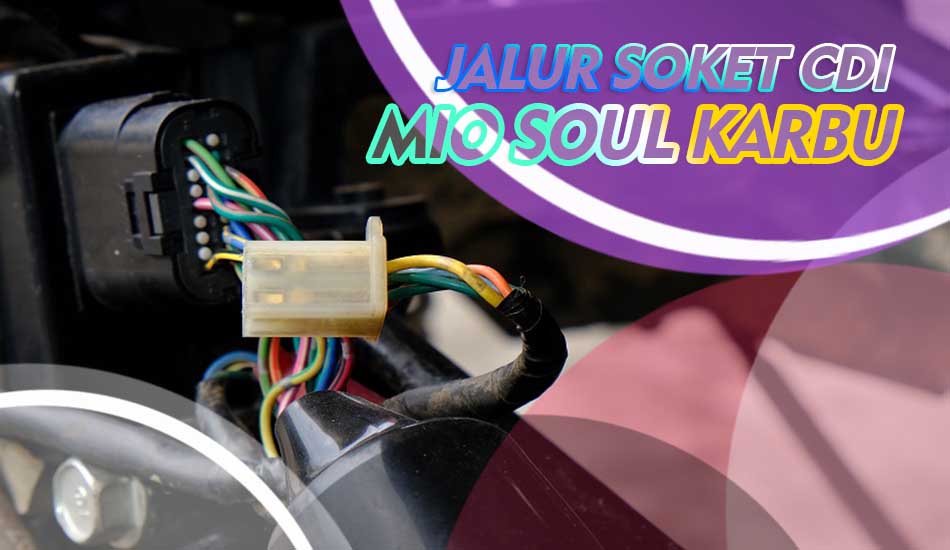

Mengenal Soket CDI Mio Soul Karbu
Soket CDI Mio Soul karbu biasanya memiliki 6 pin. Ingat, jumlah dan posisi pin ini bisa sedikit berbeda tergantung tahun pembuatan motor Yamaha Mio Soul kamu.
Untuk kepastian, selalu cek buku panduan servis resmi Yamaha Indonesia Motor Manufacturing (YIMM) atau diagram kelistrikan motormu. Berikut penjelasan umum fungsi setiap pin:
1. Pin 1: Ground (Massa)
Ini jalur pembumian untuk CDI. Semua arus listrik kembali ke kutub negatif aki melalui pin ini. Bayangkan seperti saluran pembuangan listrik. Jika ada masalah di sini, seluruh sistem kelistrikan bisa terganggu.
2. Pin 2: Pulser (Sensor Putaran Mesin)
Pin ini menerima sinyal dari sensor putaran mesin (pulser). Sensor ini memberi tahu CDI seberapa cepat mesin berputar. Informasi ini penting agar CDI bisa menentukan kapan waktu yang tepat untuk memicu percikan api di busi. Bayangkan seperti penjaga waktu yang memastikan pengapian tepat pada waktunya.
3. Pin 3: Trigger (Pemicu Pengapian)
Sinyal dari pin ini yang memerintahkan CDI untuk mengirimkan arus ke koil pengapian. Ini adalah sinyal utama yang menyebabkan percikan api di busi. Pin ini layaknya tombol start untuk proses pembakaran.
4. Pin 4: +12 Volt (Aki)
Pin ini menerima suplai daya +12 Volt dari aki motor. CDI butuh daya agar bisa bekerja. Bayangkan ini sebagai sumber energi CDI.
5. Pin 5: Koil (Opsional)
Tidak semua CDI Mio Soul memiliki pin ini secara terpisah. Beberapa menggabungkan fungsi pin ini dengan pin 3. Jika ada, pin 5 menyalurkan arus bertegangan tinggi ke koil pengapian. Think of it as the high voltage pathway to the ignition coil.
6. Pin 6: CDI Output (Keluaran CDI)
Dari sini, CDI mengirimkan sinyal tegangan tinggi ke koil pengapian untuk menghasilkan percikan api di busi. Ini adalah jalur terakhir sebelum percikan api menyala.
Baca juga : Kelebihan dan Kekurangan Mio Soul GT 2011
Cara Mudah Memeriksa Jalur Soket CDI
Kalau motor Mio Soul karbumu susah dihidupkan atau mati mendadak, kita bisa cek jalur soket CDI. Berikut langkah langkahnya:
1. Lepaskan Soket dengan Hati hati: Lepaskan soket CDI dari CDI unit. Bersihkan kontak kontak soket dengan sikat kecil atau kain yang bersih. Kotoran bisa menghambat aliran listrik.
2. Siapkan Multimeter: Gunakan multimeter untuk mengukur resistansi (Ohm). Ini alat penting untuk mengetahui apakah ada kabel yang putus atau konsleting.
3. Ukur Resistansi: Berikut beberapa pengukuran yang bisa kamu lakukan. Ingat, nilai nilai ini bersifat perkiraan dan bisa berbeda sedikit tergantung tahun pembuatan dan kondisi motor.
Lebih baik selalu merujuk pada diagram kelistrikan di buku panduan servis Mio Soul karbu milikmu.
Pin 1 (Ground) ke Pin Lainnya:
Resistansi seharusnya mendekati 0 Ohm. Nilai tinggi menunjukkan masalah pada jalur ground.
Pin 2 (Pulser) ke Pin 6 (CDI Output):
Resistansi biasanya antara 100 500 Ohm (tergantung jenis CDI). Nilai di luar rentang ini bisa menandakan masalah pada sinyal pulser atau CDI itu sendiri.
Pin 3 (Trigger) ke Pin 4 (+12V):
Resistansi seharusnya rendah, mendekati 0 Ohm. Nilai yang tinggi mengindikasikan masalah pada jalur pengapian.
Perlu diingat, beberapa konfigurasi mungkin memiliki resistansi yang lebih tinggi di sini. Selalu gunakan diagram wiring untuk motor spesifik Anda.
Pin 5 (Koil) ke Pin 4 (+12V):
Jika ada pin 5, resistansi seharusnya rendah, mendekati 0 Ohm. Perlu diingat, beberapa konfigurasi mungkin memiliki resistansi yang lebih tinggi di sini. Selalu gunakan diagram wiring untuk motor spesifik Anda.
Jika hasil pengukuran di luar rentang normal, ada kemungkinan masalah pada jalur soket CDI, kabel atau CDI itu sendiri.
Baca juga : Fungsi Jarum Skep RX King
Tips Merawat Soket dan Sistem Pengapian Mio Soul Karbu
Perawatan rutin bisa mencegah masalah besar. Berikut beberapa tips:
- Kebersihan: Bersihkan soket CDI secara teratur dari debu dan kotoran. Kamu bisa menggunakan sikat kecil atau udara bertekanan.
- Inspeksi Visual: Periksa pin soket secara berkala. Pastikan tidak ada pin yang bengkok atau rusak.
- Cairan Pembersih Kontak: Jika ada korosi atau oksidasi, gunakan cairan pembersih kontak elektronik untuk membersihkan pin soket.
- Koneksi yang Kuat: Pastikan soket CDI terpasang dengan benar dan rapat pada unit CDI.
- Penggantian: Ganti soket CDI jika sudah rusak parah.
Q & A Seputar CDI Mio Soul Karbu
Berikut beberapa pertanyaan umum yang sering ditanyakan tentang CDI Mio Soul karbu dan jawabannya:
Q1: Motor Mio Soul saya susah dihidupkan. Apakah CDI yang bermasalah.
A1: Susah dihidupkan bisa disebabkan oleh banyak hal, termasuk CDI. Namun, sebelum mengganti CDI, sebaiknya periksa dulu hal hal lain seperti aki, busi, koil dan jalur kabel kelistrikan lainnya.
Ukur resistansi pada soket CDI dengan multimeter seperti yang telah kita bahas di atas.
Q2: Bagaimana cara mengetahui CDI Mio Soul karbu saya rusak.
A2: Gejala CDI yang rusak bisa berupa motor susah dihidupkan, mati mendadak atau mesin yang brebet. Kamu bisa mencoba mengganti CDI dengan yang baru untuk memastikan. Periksa juga tegangan pada pin +12V dan ground dengan multimeter.
Q3: Di mana letak CDI pada Mio Soul karbu.
A3: Lokasi CDI pada Mio Soul karbu biasanya berada di bawah tangki bahan bakar, tersembunyi di balik body motor. Kamu perlu membuka beberapa bagian body motor untuk mengaksesnya. Konsultasikan buku panduan servis untuk panduan yang lebih detail.
Q4: Apakah saya bisa memperbaiki CDI yang rusak sendiri.
A4: CDI adalah komponen elektronik yang rumit. Memperbaikinya sendiri cukup sulit dan berisiko. Lebih baik mengganti CDI dengan yang baru jika rusak. Kamu bisa membelinya di bengkel resmi Yamaha atau toko sparepart motor.
Q5: Apa yang harus saya lakukan jika soket CDI saya rusak.
A5: Jika soket CDI rusak, sebaiknya ganti dengan yang baru. Jangan coba memperbaiki soket yang rusak karena bisa menyebabkan kerusakan lebih lanjut pada sistem kelistrikan.
Gunakan soket CDI yang berkualitas dan sesuai dengan spesifikasi motor Mio Soul karbu milikmu.
Dengan memahami jalur soket CDI dan melakukan perawatan rutin, kita bisa memastikan performa mesin Mio Soul karbu tetap prima dan terhindar dari masalah kelistrikan yang tiba tiba.
Selalu ingat untuk merujuk pada buku panduan servis resmi Yamaha untuk informasi yang lebih detail dan akurat. Selamat mencoba
